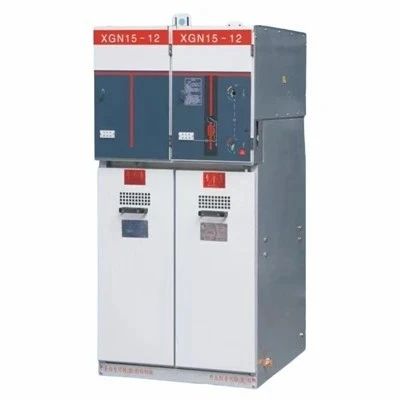

Gambaran Keseluruhan Produk

Papan suis elektrik utama direka bentuk untuk menerima kuasa pukal daripada pengubah utiliti atau penjana dan mengagihkannya dengan selamat ke sub-papan pengedaran hiliran dan beban industri berat. Dinilai sehingga 6300A, 690V AC, dengan litar-pendek menahan penarafan sehingga 100kA/1s. Direka untuk operasi industri berterusan, infrastruktur komersial dan pencawang utiliti yang memerlukan toleransi kesalahan yang ketat dan pematuhan peraturan.

Spesifikasi Teknikal

Parameter	Julat Spesifikasi	Standard Pematuhan
Voltan Operasi Berkadar (Ue)	Sehingga 690V AC, 50/60Hz	IEC 61439-1/-2
Nilai Semasa (Dalam)	Sehingga 6300A	IEC 61439
Pendek-Masa Menahan Arus (Icw)	Sehingga 100kA / 1s	IEC 60939
Borang Pemisahan Dalaman	Borang 2b, Borang 3b, Borang 4a / 4b	IEC 61439-2
Penilaian Perlindungan Kepungan	IP30 hingga IP54 (varian Dalaman/Luar)	IEC 60529
Bahan Busbar	T2 Electrolytic Copper (Conductivity >= 98% IACS)	ASTM B187 / GB/T 5585
Bahan Kepungan	1.5mm - 2.0mm Sejuk-rangka keluli bergulung; Panel pintu 2.0mm	ISO 9001
Rawatan Permukaan	Salutan serbuk epoksi-poliester (standard RAL 7035, ketebalan min. 80 um)	ISO 2409

Ciri-ciri Utama

Keupayaan Menahan Kerosakan Tinggi:Rangka struktur dan sistem sokongan bar bas utama direka bentuk untuk mengendalikan daya elektrodinamik sehingga 100kA-arus litar pintas tanpa ubah bentuk struktur atau mekanikal.

Pemisahan Dalaman Modular:Reka letak berpetak sehingga Borang 4b mengehadkan arka kerosakan kepada zon tunggal dan membenarkan penyelenggaraan-depan secara langsung selamat pada unit berfungsi tanpa penutupan sistem sepenuhnya.

Prestasi Terma Dioptimumkan:Konfigurasi pengudaraan dan antara muka sambungan bar bas bersalut perak-mengekalkan kenaikan suhu operasi di bawah 65K pada beban berterusan penuh.

Pemeteran & Perlindungan Bersepadu:Petak instrumen khusus direka untuk menempatkan Pemutus Litar Udara (ACB), meter kuasa berbilang-fungsi dan geganti perlindungan boleh atur cara.

Aplikasi

Loji Perindustrian Berat:Pengagihan kuasa pusat untuk talian pemprosesan logam, kemudahan pembuatan kimia dan kilang pemasangan automatik.

Hartanah Komersial:Pengagregatan kuasa utama untuk-bangunan pejabat bertingkat tinggi, kompleks beli-belah dan pusat konvensyen perbandaran.

Infrastruktur Kritikal:Papan suis teras untuk pusat data, kemudahan rawatan air perbandaran dan grid kuasa terminal lapangan terbang.

Integrasi Tenaga Boleh Diperbaharui:Mengagregatkan berbilang utiliti-skala penyongsang suria atau suapan penjana turbin angin sebelum penyegerakan grid.

Penyesuaian

Padanan-Rajah Garis (SLD) Tunggal:Reka letak tersuai- direkayasa agar sepadan dengan skema elektrik yang disediakan, keperluan kemasukan kabel atas/bawah dan had tapak spatial.

Penyepaduan Komponen Switchgear:Peruntukan pelekap dalaman dikonfigurasikan untuk menempatkan komponen-pihak ketiga tertentu (Schneider, ABB, Siemens, Eaton) atau jenama tertentu-pelanggan.

Dimensi Kepungan & Kemasan:Lebar dan kedalaman teluk modular disesuaikan dengan kekangan bilik suis; spesifikasi warna RAL tersuai dan pilihan keluli tahan karat (SUS304/SUS316) untuk persekitaran yang menghakis.

Pembuatan & Kawalan Kualiti

Fabrikasi Logam Lembaran CNC:Sistem pemotongan laser dan penebuk turet CNC Amada mengekalkan toleransi pemasangan struktur dalam +/- 0.2 mm.

Pemprosesan Busbar:Pusat lenturan dan tebukan kuprum CNC automatik memastikan penjajaran lubang yang tepat dan sambungan{0}}rintangan rendah.

Pengesahan Tork & Perlindungan Bersama:Semua sambungan tembaga-ke-tembaga diketatkan melalui sepana tork yang ditentukur menggunakan pencuci spring cakera; permukaan sentuhan yang disalut dengan pes anti-pengoksidaan.

Ujian Rutin Kilang (Per IEC 61439-2):

Pengesahan sifat dielektrik (ujian tahan AC 2.5kV selama 1 minit).

Pemeriksaan kesinambungan litar pelindung (rintangan bumi < 0.1 ohm).

Ujian operasi mekanikal bagi mekanisme saling kunci pemutus.

Pensijilan & Dokumentasi

Pematuhan Standard:Jenis-diuji mengikut piawaian IEC 61439-1 dan IEC 61439-2.

Sistem Kualiti:Kemudahan pembuatan yang diperakui ISO 9001:2015.

Dokumentasi Teknikal yang dibekalkan:

lLukisan susun atur Susunan Am (GA) dan fail langkah 3D.

lRajah skematik elektrik dan susun atur pendawaian blok terminal.

lSijil ujian-jenis komponen dan laporan ujian rutin kilang.

lOperasi, manual penyelenggaraan, dan senarai alat ganti.

Pembungkusan & Penghantaran

Eksport-Perlindungan Gred:Diselamatkan kepada-pengasapan tugas-bebas kayu tergelincir; panel dibalut dengan lembapan-filem plastik VCI penghalang dan dimeterai dengan kejutan penjuru-penampan penyerapan.

Peruntukan Pengendalian:Beg angkat bersepadu pada bingkai atas untuk pemasangan kren; saluran pangkalan forklift dikimpal di bawahnya untuk pengangkutan gudang yang selamat.

Dokumentasi Penghantaran:Bil Muatan, Invois Komersial, Senarai Pembungkusan dan Sijil Asal dikeluarkan sebelum ketibaan pelabuhan.

Soalan Lazim

S: Apakah masa pendahuluan standard untuk Panel Pengedaran Utama tersuai-engineered?

J: Pengeluaran mengambil masa 4 hingga 6 minggu selepas kelulusan akhir lukisan penyerahan teknikal dan-rajah garisan tunggal. Jadual pengeluaran dipercepatkan boleh diatur untuk garis masa projek kritikal.

S: Bolehkah susun atur dalaman memuatkan jenama suis yang ditentukan oleh utiliti tempatan kami?

A: Ya. Lampiran dan pendakap pelekap dalaman dikonfigurasikan-untuk menempatkan jenama pemutus litar masuk dan keluar yang ditentukan, seperti Schneider, ABB atau Siemens, mengikut keperluan projek.

S: Bagaimanakah anda mensaiz bar bas untuk mengelakkan terlalu panas pada kapasiti terkadar?

J: Bar bas bersaiz menggunakan pengiraan ketumpatan semasa (biasanya 1.2 A/mm2 hingga 1.5 A/mm2 untuk kuprum T2) dan disahkan melalui simulasi terma untuk menjamin operasi jauh di bawah had kenaikan suhu 65K.

S: Apakah tahap pemisahan dalaman yang tersedia untuk panel ini?

J: Konfigurasi standard bermula pada Borang 2b, dengan-peningkatan khusus projek tersedia sehingga Borang 4b untuk memisahkan bar bas, unit berfungsi dan terminal secara fizikal ke dalam petak bebas.

S: Apakah ujian kilang yang dilakukan sebelum penghantaran?

J: Setiap panel menjalani ujian kekuatan dielektrik, pengesahan kesinambungan bumi pelindung, ujian saling kunci mekanikal dan pemeriksaan fungsi litar tambahan mengikut keperluan IEC 61439.

S: Bagaimanakah panel pengedaran berbilang-teluk disediakan untuk penghantaran kontena antarabangsa?

J: Panel yang melebihi panjang penghantaran standard dibahagikan kepada bahagian penghantaran boleh diangkut (biasanya 1 hingga 3 ruang setiap bahagian). Pautan jambatan busbar, perkakasan bersama dan dowel penjajaran dibungkus dengan selamat untuk-pemasangan semula di tapak.
