Pusat Kawalan Motor

Rumah / Produk / Pusat Kawalan Motor
Gambaran Keseluruhan Produk & Seni Bina Spesifikasi



Pusat Kawalan Motor memusatkan pengagihan kuasa dan kawalan motor dalam barisan kepungan modular yang berdiri sendiri. Direka bentuk untuk persekitaran industri yang memerlukan perlindungan penyelaras yang diselaraskan, permulaan motor (DOL, mula lembut, VFD) dan penyepaduan-masa sebenar telemetri.




Spesifikasi Teknikal Teras



Parameter

Standard Spesifikasi

Voltan Sistem

380V hingga 690V AC, 3 fasa, 50/60 Hz

Penilaian Busbar Utama

Sehingga 4000A (Kuprum Elektrolitik 99.9% kekonduksian)

Pendek-Penilaian Arus Litar (SCCR)

Sehingga 100 kA pada 480V tanpa had fius

Perlindungan Kepungan

NEMA 1, NEMA 12, NEMA 3R, NEMA 4X / IP54 hingga IP65

Pemisahan Dalaman (Borang)

Borang 2b hingga Borang 4b (IEC 61439-2)

Pematuhan Standard

UL 845, CSA C22.2 No. 254, IEC 61439-1/-2

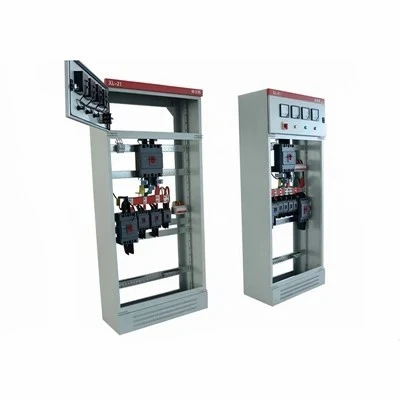

Variable Frequency Drive Motor Control Center



Pemilihan & Konfigurasi Produk

Mengkonfigurasi MCC memerlukan penentuan profil beban elektrik, kapasiti bar bas, jejak fizikal dan modulariti unit.


Utama Masuk & Saiz Bar Bas
Kira jumlah beban larian bersambung ditambah faktor kepelbagaian.
Nyatakan bahan bar bas: kuprum standard atau perak-tembaga bersalut untuk mengurangkan rintangan haba pada sambungan berbolted.
Tentukan tahap pendakap bas mendatar dan menegak berdasarkan arus kerosakan prospektif (kA) yang dikira.


Jenis Unit Pemula & Penyuap
Unit Tetap: Kos-berkesan untuk pam dan kipas yang tidak-kritikal, berterusan-.
Keluarkan-Unit (Boleh Tarik): Palam modular-dalam baldi membenarkan penggantian atau penyelenggaraan secara langsung tanpa menutup keseluruhan barisan. Pemegang putus sambungan yang saling berkunci menghalang pemasukan atau pengalihan di bawah beban.
Penyepaduan Pemacu: VFD khusus dan petak pemula-lembut yang menampilkan-pengudaraan udara paksa atau saluran ekzos sink-panas terpencil.



Kesesuaian Aplikasi & Persekitaran


Barisan MCC direka bentuk untuk persekitaran operasi khusus di mana kebolehpercayaan elektrik menentukan masa operasi kemudahan.

Rawatan Air & Air Sisa

Penutup keluli tahan karat NEMA 4X 304/316L dengan PCB dalaman bersalut-konformal untuk menentang hidrogen sulfida dan kelembapan tinggi.

Minyak, Gas & Petrokimia

Binaan kalis-arka (kebolehcapaian Jenis 2B) diuji kepada IEEE 37.20.7, mengurangkan bahaya arka dalaman dalam zon berbahaya yang dikelaskan.

Pembuatan Berat & Perlombongan

Bingkai keluli struktur tolok berat{0}}yang direka untuk menahan getaran mekanikal berterusan dan suhu operasi ambien yang tinggi sehingga 50 darjah tanpa berkurangan.





Keupayaan Pengilangan & Kawalan Kualiti

Operasi kilang menyepadukan fabrikasi logam ketepatan, pemprosesan busbar automatik dan pengesahan elektrik yang ketat sebelum penghantaran.


Fabrikasi Kepungan:Pemotongan laser CNC dan lenturan robotik mengekalkan toleransi dimensi dalam +/-0.2 mm merentasi bahagian menegak modular.


Pemesinan Busbar:Penebuk CNC, lenturan dan tork-bolting terkawal memastikan tekanan sentuhan yang konsisten merentas semua permukaan sambungan, disahkan melalui ujian rintangan-ohm mikro.


Pengesahan & Pengujian Kualiti:Setiap barisan yang lengkap menjalani ujian voltan tahan dielektrik (hipot), pengesahan interlock berfungsi dan ujian suntikan arus primer mengikut keperluan UL 845 / IEC 61439. Dokumentasi Pengujian Penerimaan Kilang (FAT) dibekalkan dengan setiap nombor siri.

Low Voltage Motor Control Center



Panduan Perolehan & Pesanan

Syarikat menjalankan analisis kelebihan daya saing untuk mengenal pasti kekuatan dan kelemahannya berbanding pesaingnya.

Penyerahan Lukisan

Sediakan-rajah garis tunggal (SLD), skema kawalan dan kekangan susun atur ruang bilik elektrik.

01

Kajian Kejuruteraan

Pasukan kejuruteraan aplikasi kami mengesahkan penyelarasan SCCR, pengiraan kenaikan terma dan pematuhan kod elektrik negara destinasi.

02

Lukisan Kelulusan

CAD terperinci dan skema pendawaian diserahkan untuk tandatangan pelanggan-dalam masa 5 hari perniagaan selepas penempatan pesanan.

03

Pengeluaran & LEMAK

Kitaran pengeluaran standard berjalan 6 hingga 10 minggu, berakhir dengan ujian FAT saksi pelanggan atau-pihak ketiga.

04

Logistik

Dihantar dalam belahan penghantaran modular berbolted dengan mata angkat, peruntukan mengangkat kren dan pakej dokumentasi lengkap.

05



Soalan Lazim



S: Apakah penarafan arus litar -pendek maksimum (SCCR) yang tersedia untuk barisan MCC anda?

J: Model pengeluaran standard mencapai sehingga 65 kA atau 100 kA pada 480V tanpa peranti pengehad arus huluan-. Nilai pendakap khusus disahkan oleh makmal ujian litar pintas-yang sepadan dengan keperluan tahap kerosakan projek anda.

S: Adakah pusat kawalan motor anda diperakui UL 845 atau IEC 61439?

A: Ya. Kami mengeluarkan pemasangan patuh yang disesuaikan dengan pasaran destinasi, memegang penyenaraian UL 845 untuk projek Amerika Utara dan pensijilan ujian jenis IEC 61439-1/-2 untuk pemasangan antarabangsa.

S: Apakah perbezaan antara reka bentuk baldi tetap dan keluar-keluar (boleh ditarik balik)?

J: Unit tetap disambungkan terus ke terminal dalaman, sesuai untuk aplikasi di mana masa henti untuk penyelenggaraan dijadualkan. Keluarkan-unit menggunakan palam-dalam blok terminal dan rel panduan mekanikal, membenarkan pengekstrakan pantas, penggantian atau servis bangku baldi pemula individu tanpa-memberi tenaga pada bar bas utama.

S: Bagaimanakah anda menguruskan pelesapan haba dalaman untuk-petak VFD berketumpatan tinggi?

J: Petak yang menempatkan pemacu frekuensi berubah-ubah menggabungkan pengiraan pengurusan haba bebas, menggunakan plenum ekzos terpencil,-kipas penyejuk udara paksa dengan penapis pengambilan boleh diganti atau udara aktif-ke-penukar haba udara bergantung pada penilaian ambien bilik elektrik.

S: Apakah dokumentasi yang disertakan dengan penghantaran kilang?

J: Setiap penghantaran termasuk lukisan susunan am berdimensi yang diperakui, rajah skema elektrik, bil bahan dengan nombor bahagian komponen, log pengesahan tork, laporan ujian rutin dan manual arahan pengeluar peranti individu.

S: Apakah masa utama standard dari penempatan pesanan kepada penghantaran?

J: Masa utama pengeluaran biasa berjulat dari 6 hingga 10 minggu selepas kelulusan lukisan akhir. Garis masa yang tepat bergantung pada ketersediaan komponen (seperti geganti pelindung khusus atau gerbang komunikasi) dan jumlah bilangan bahagian menegak dalam barisan.

Sebagai salah satu pengeluar dan pembekal pusat kawalan motor yang paling berpengalaman di China, kami juga menyokong perkhidmatan tersuai. Kami amat mengalu-alukan anda untuk membeli pusat kawalan motor berkualiti tinggi dari kilang kami. Jika anda mempunyai sebarang pertanyaan tentang senarai harga, sila hubungi kami melalui e-mel.
