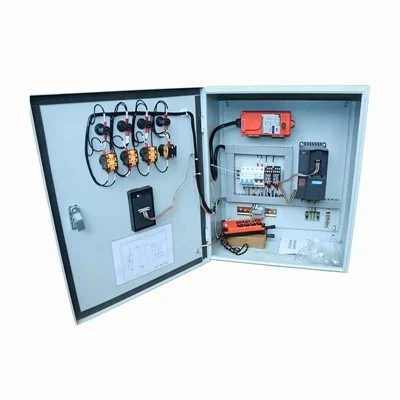

Kabinet Pengagihan Tenaga Perindustrian

Dicipta untuk pengagihan kuasa primer dan sekunder dalam talian automasi industri dan bilik elektrik kemudahan, pemasangan gear suis voltan rendah ini menguruskan beban elektrik sehingga 6300A. Dibina dengan kerangka aloi magnesium-tegar sejuk-atau zink modular-aluminium-, pemutus litar rumah kepungan, geganti pelindung dan sistem bar bas untuk mengagihkan kuasa dengan selamat kepada jentera dan infrastruktur loji. Setiap unit dibina secara ketat untuk menayangkan-rajah garis tunggal (SLD) dan lukisan susun atur kejuruteraan, memastikan penyepaduan terus ke dalam seni bina elektrik loji sedia ada.

Pemisahan Dalaman Modular:Reka letak dalaman berpetak mengasingkan unit berfungsi-termasuk penyuapan masuk, cawangan keluar, ruang bar bas dan petak kabel-untuk mengelakkan penyebaran kesalahan dan melindungi kakitangan operasi semasa penyelenggaraan.

Susun Atur Bus Bar Tembaga Dioptimumkan:Bar bas kuprum elektrolitik T2 ketulenan tinggi yang dirawat dengan penyaduran antioksidan, bersaiz mengikut keperluan ketumpatan semasa untuk menyekat titik panas terma dalam keadaan beban penuh.

Laluan Masuk Kabel Fleksibel:Plat kelenjar boleh tanggal yang terletak di bahagian atas dan bawah menyokong bahagian bawah-masuk atau atas-kabel kuasa masuk, kabel berperisai berbilang-teras dan sambungan saluran terus.

Pengurusan Terma Bersepadu:Panel louver,-dulang kipas penyejuk udara paksa atau potongan penukar haba direka bentuk berdasarkan pengiraan pelesapan haba dalaman bagi perkakas suis yang dipasang.

Loji Pembuatan Automotif:Pengagihan kuasa terpusat untuk penekan pengecap, sel kimpalan robotik dan-talian pemacu penghantar tugas tinggi.

Kemudahan Rawatan Air & Air Sisa:Pusat kawalan motor (MCC) dan panel penyepaduan PLC direka bentuk untuk operasi pam berterusan dalam-persekitaran kelembapan tinggi.

Infrastruktur HVAC Komersial & Perindustrian:Papan suis utama menjana kuasa -penyejuk berskala besar, penjana sandaran kecemasan dan sistem automasi pengudaraan.

Integrasi Skid Jentera Berat:Nod pengedaran kuasa OEM untuk jentera perlombongan dan bilik elektrik kren pelabuhan yang memerlukan-rangka struktur kalis seismik.

Kabinet dikonfigurasikan untuk dipesan berdasarkan-lukisan kejuruteraan yang disediakan pelanggan dan kekangan spatial tapak.

Penyesuaian Dimensi:Ketinggian tersuai sehingga 2200mm, lebar berubah-ubah dan kedalaman disesuaikan untuk memadankan susun atur bilik elektrik yang tersedia dan keperluan pelepasan.

Penyepaduan suis:Penginapan pengeluar pemutus litar tertentu (Schneider, ABB, Siemens, Eaton) atau pemasangan komponen-percuma{1}}yang dibekalkan oleh pelanggan.

Kawalan & Pemantauan Tambahan-:Pra-pendawaian untuk meter kuasa berbilang-, pengubah arus (CT), pengubah potensi (PT) dan peranti pelindung lonjakan (SPD).

Kemasan Kandang:Padanan warna RAL (cth, RAL 7035 kelabu muda, RAL 7032 kelabu kerikil) untuk memadankan piawaian warna aset luas -kemudahan.

Bingkai struktur dan komponen panel diproses menggunakan pemotongan laser CNC automatik, penebuk turet CNC dan mesin lentur berbilang-paksi untuk mengekalkan toleransi dimensi dalam +/-0.2mm. Garis salutan serbuk elektrostatik mengekalkan lekatan cat seragam yang diuji untuk rintangan kakisan semburan garam.

Pengesahan kilang termasuk:

Pengesahan dimensi dan segi empat sama rangka rangka yang dikimpal sebelum pemasangan.

Pemeriksaan operasi mekanikal pada engsel pintu, pemegang-ayunan dan mekanisme saling mengunci mekanikal.

Ujian voltan tahan dielektrik (ujian-tinggi) pada bar bas yang dipasang dan litar pendawaian dalaman.

Ujian suntikan primer dan sekunder untuk koordinasi geganti pelindung (dilaksanakan atas permintaan).

Setiap penghantaran termasuk pakej dokumentasi teknikal yang komprehensif yang diperlukan untuk pemeriksaan tapak, pematuhan kod elektrik dan pentauliahan:

Ujian Kualiti & Jenis:Sijil sistem pengurusan kualiti ISO 9001 dan laporan pematuhan ujian-jenis IEC.

Laporan Ujian Rutin:Laporan ujian kilang individu yang mengesahkan sifat dielektrik, kesinambungan litar pelindung, dan operasi mekanikal.

Hasil Kejuruteraan:Sebagai-lukisan susunan am (GA), gambar rajah skema elektrik dan reka letak pendawaian jalur terminal disediakan dalam format CAD dan PDF yang boleh diedit.

Perlindungan Kandang:Unit dibalut dengan filem polietilena kalis air -berat, diikat dengan pelindung tepi dan diselak pada palet kayu berwasap untuk menghapuskan peralihan semasa transit.

Peruntukan Mengangkat:Bolt mata angkat boleh tanggal-dipasang pada bingkai atas untuk memudahkan pemasangan kren selamat dan kedudukan menegak di-tapak.

Logistik Pengangkutan:Pengangkutan muatan laut berkonten atau{0}}rak rata dijamin mengikut pengagihan berat kargo, dengan pek pengering penyerap{1}lembapan dimeterai di dalam petak untuk mengawal kelembapan dalaman semasa transit lautan.
