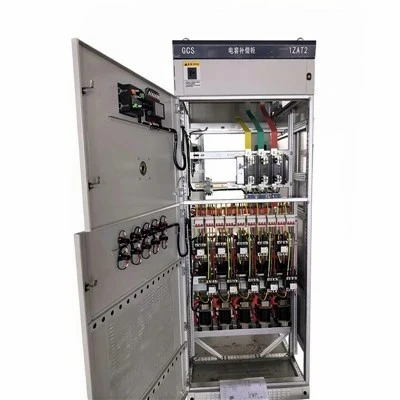

Panel Pengedaran AC

Panel Agihan AC berfungsi sebagai nod pusat untuk pengurusan kuasa arus ulang-alik masuk, mengasingkan, menukar dan mengagihkan beban elektrik dengan selamat merentasi mesin industri dan sistem komersial. Dibina pada kepungan keluli tergelek atau keluli tahan karat 1.5mm-sejuk, panel ini menyepadukan pemutus litar modular,-bar bas kuprum ketulenan tinggi dan blok terminal komprehensif untuk mengelakkan beban lampau dan litar pintas. Dicipta untuk penyepaduan terus ke dalam gelincir peralatan OEM atau bilik kawalan kendiri, setiap unit menjalani ujian tahan voltan dielektrik yang ketat sebelum penghantaran.

Senibina Busbar Modular:Bar bas pengedaran utama menggunakan-kuprum ketulenan tinggi, dibolt menggunakan pengikat terkawal tork-untuk meminimumkan rintangan sentuhan dan titik panas terma di bawah beban penuh.

Pembinaan Kepungan Tegar:Jahitan-sudut yang dikimpal dan poliuretana yang dituangkan-di-tempat gasket pintu mengekalkan integriti struktur dan mengelakkan kemasukan habuk atau lembapan dalam persekitaran yang keras.

Susun Atur Komponen Logik:Susunan rel DIN dan saiz saluran wayar mematuhi piawaian pendawaian industri, meninggalkan 30% ruang ganti untuk penambahan litar masa hadapan.

Perisai Keselamatan Bersepadu:Halangan depan mati dalaman polikarbonat yang jelas melindungi juruteknik daripada sentuhan tidak sengaja dengan terminal talian hidup semasa operasi penyelenggaraan.

Skid Automasi Perindustrian:Mengedarkan kawalan motor dan suapan kuasa PLC dalam talian pembuatan automatik.

Sistem HVAC Komersial:Menguruskan penghalaan kuasa untuk penyejuk-skala besar, unit pengendalian udara dan pengawal pengudaraan.

Genset & Unit Sandaran Kuasa:Bertindak sebagai antara muka pemindahan dan pengedaran automatik utama untuk penjana diesel siap sedia.

Sistem Tenaga Boleh Diperbaharui:Menggabungkan output AC daripada penyongsang komersial sebelum ikatan grid-dalam atau penggunaan tempatan.

Operasi pembuatan menyesuaikan terus kepada lukisan kejuruteraan, bil bahan (BOM) dan rajah-satu garis yang disediakan oleh pasukan pelanggan.

Pengubahsuaian Lampiran:Potongan tersuai untuk HMI, butang tekan, kelenjar kabel dan kipas penyejuk yang dilaksanakan melalui penebuk turet CNC.

Penyepaduan Komponen:Perolehan dan pemasangan kilang-jenama pemutus tertentu (ABB, Schneider, Siemens, Eaton) bagi setiap spesifikasi projek.

Pengenalan Pendawaian:Penanda terminal, ferrule wayar dan teg alfanumerik padanan-skema yang digunakan pada setiap konduktor.

Pengeluaran bergantung pada rangkaian fabrikasi piawai yang beroperasi di dalam kemudahan ISO 9001 yang diperakui. Lembaran logam menjalani pemotongan laser automatik, lenturan CNC, dan salutan serbuk epoksi elektrostatik (ketebalan filem kering 80 um) diuji untuk rintangan semburan garam.

Jaminan kualiti mewajibkan protokol pengesahan 3 langkah:

Pemeriksaan Dimensi:Mengesahkan dimensi kepungan, lokasi lubang pelekap dan toleransi potongan terhadap data CAD menggunakan angkup digital dan alat pengukur koordinat.

Semakan Kesinambungan Pendawaian:Ujian optik dan multimeter automatik mengesahkan penjujukan fasa dan nilai tork terminal yang betul.

Ujian Tahan Dielektrik: Menggunakan 2.5kV AC antara bahagian hidup dan kepungan yang dibumikan selama 1 minit untuk mengesahkan integriti penebat.

Pematuhan Standard:Dibina mengikut garis panduan struktur IEC 61439-1/-2 dan UL 508A (dokumen sokongan tersedia untuk penyerahan fail projek).

Kebolehkesanan Bahan:Sijil ujian kilang (MTC) disediakan untuk keluli struktur dan busbar tembaga.

Pakej Dokumentasi Penghantaran: Termasuk sebagai-skema elektrik terbina, peta sambungan terminal, laporan ujian rutin dan helaian data komponen.

Unit diikat dengan selamat untuk pengasapan-pallet papan lapis percuma, dibalut dengan-lembapan statik-filem penghalang dan disertakan dengan-pelindung tepi beralun tugas berat. Komponen dan kunci yang longgar dimeterai di dalam poket dokumen dalaman. Transit eksport standard menggunakan kargo laut atau kontena kargo udara dengan-penunjuk kesan kejutan yang dipasang pada peti luar.
