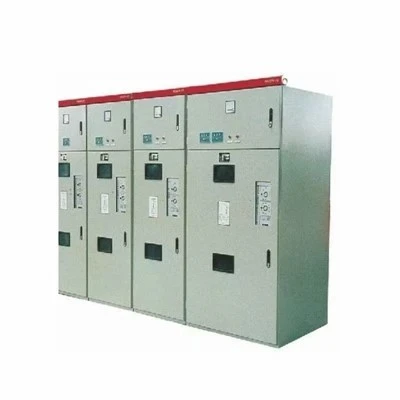

Gambaran Keseluruhan Produk

Panel Pengagihan Pencahayaan Perindustrian mengurus dan mengagihkan kuasa litar cawangan untuk sistem pencahayaan komersial dan perindustrian. Dikonfigurasikan untuk pemasangan dalaman dan luaran, ia menempatkan-pemutus litar magnetik terma, bar neutral/tanah dan bar bas tembaga di dalam-kepungan keluli tolok atau keluli tahan karat. Ia mengasingkan beban pencahayaan daripada litar jentera berat untuk mengelakkan turun naik voltan dan mematuhi piawaian IEC 61439 dan UL.

Spesifikasi Teknikal

Parameter	Julat Spesifikasi
Voltan Ternilai	120V hingga 480V AC, 50/60 Hz
Nilai Semasa (Dalam)	Sehingga 400A pemutus utama; litar cawangan 10A - 100A
Pendek-Penilaian Arus Litar (SCCR)	10kA hingga 65kA RMS simetri
Bilangan Jalan / Kutub	12, 24, 36, 42, atau 54 litar (Satu/Tiga Fasa)
Bahan Kepungan	Sejuk-Keluli Bergulung (1.2mm - 2.0mm) / Keluli Tahan Karat 304
Perlindungan Ingress (IP/NEMA)	IP54 / NEMA 3R, 4X tersedia
Bahan Busbar	Kuprum Elektrolitik T2 (99.9% ketulenan), bersalut-tin
Kemasan Permukaan	Salutan serbuk poliester elektrostatik (tekstur RAL 7035)

Ciri-ciri Utama

Reka Letak Dalaman Modular:Menampung palam-masuk atau bolt-pada pemutus litar kecil (MCB) dan pemutus litar arus sisa (RCCB).

Reka Bentuk Bar Bas Berparti:Bar bas kuprum utama mengekalkan jurang kelegaan 35mm untuk mengelakkan fasa-ke-kilat fasa di bawah pengembangan terma.

Depan Mati Dalam Berengsel:Melindungi pemasang daripada bahagian hidup semasa penyelenggaraan rutin atau penambahan pemutus cawangan.

Kalah Mati dan Akses Plat Gland:Plat kelenjar atas/bawah boleh tanggal membenarkan penggerudian kemasukan kabel tersuai tanpa pengubahsuaian struktur.

Grid Pembumian Bersepadu:Bumi kuprum khusus dan bar neutral mengurangkan galangan gelung dan memenuhi keperluan-kebocoran bumi yang ketat.

Aplikasi

Kompleks Komersil:Menara pejabat, pusat membeli-belah dan pengurusan pencahayaan hospitaliti.

Kemudahan Perindustrian:Menghasilkan lantai kedai, barisan pemasangan dan-pencahayaan gudang teluk tinggi.

Infrastruktur Kritikal:Hab pengangkutan, terowong, stesen pam utiliti dan pencahayaan perimeter pusat data.

Pemasangan Luaran:Terminal pelabuhan, pencahayaan fasad luaran dan pengedaran perimeter tapak.

Penyesuaian

Pengubahsuaian Lampiran:Dimensi tersuai, kit tingkap, tudung hujan dan padanan warna RAL tertentu.

Konfigurasi Dalaman:Penyepaduan peranti perlindungan lonjakan (SPD), meter tenaga kWj, penyentuh dan geganti kawalan fotoelektrik.

Saiz Bar Bas:Bar bas kuprum ditingkatkan (sehingga 125% ketumpatan semasa) untuk persekitaran suhu-ambien-tinggi.

Sokongan Kejuruteraan:Penjanaan lukisan CAD dan Eplan disediakan dalam masa 48 jam untuk kelulusan projek.

Pembuatan & Kawalan Kualiti

Pemprosesan Lembaran Logam:Pemotongan laser gentian CNC Trumpf dan mesin penebuk turet CNC Amada mengekalkan toleransi dimensi dalam tambah/tolak 0.1 mm.

Kimpalan & Pengedap:Kimpalan MIG/TIG robotik memastikan integriti jahitan berterusan untuk penarafan kemasukan IP54/NEMA.

Talian Salutan Serbuk:Pra{0}}rawatan termasuk penyahgaraman, pembilasan silan dan pengawetan semburan elektrostatik pada 200 darjah C, lulus ujian semburan garam 500 jam.

Ujian Elektrik: Every assembled panel undergoes dielectric withstand testing (2.5kV for 1 minute), insulation resistance checks (>100 Mohm), dan pengesahan suntikan semasa primer sebelum peti.

Pensijilan & Dokumentasi

Pematuhan Standard:IEC 61439-1/-3, UL 67 (atas permintaan), CE, RoHS.

Dokumentasi Dihantar:Laporan ujian seunit, sijil kilang bahan untuk keluli dan tembaga, gambar rajah skema pendawaian, dan pengisytiharan pematuhan CE.

Pembungkusan & Penghantaran

Struktur Pembungkusan:Perlindungan sudut buih EPE, dibalut dengan lembapan-filem plastik penghalang, diikat di dalam peti kayu berwasap yang mematuhi ISPM 15.

Masa Utama:Konfigurasi standard dihantar dalam 15 hari perniagaan; projek kejuruteraan tersuai memerlukan 20 hingga 25 hari perniagaan.

Pelabuhan Eksport:Ningbo / Shanghai, China.

Soalan Lazim

S: Apakah penilaian semasa litar -pendek standard (SCCR) untuk panel ini?

A: Unit standard dinilai pada 25kA dan 35kA. Konfigurasi sehingga 65kA tersedia atas permintaan dengan memilih kombinasi pendakap pemutus utama dan busbar yang sesuai.

S: Bolehkah panel ini memuatkan-pemutus litar pihak ketiga?

J: Jarak jari busbar dan pelekap rel DIN diseragamkan untuk jenama pemutus utama (Schneider, ABB, Siemens, Chint). Nyatakan pengeluar pemutus yang diperlukan semasa peringkat pertanyaan untuk memastikan keserasian mekanikal.

S: Apakah suhu operasi ambien maksimum tanpa -penarafan?

J: Panel beroperasi pada arus berkadar penuh sehingga 40 darjah C. Untuk suhu ambien melebihi 40 darjah C dan sehingga 50 darjah C, gunakan faktor penyahkadaran-arus 10% atau minta penutup bersaiz besar.

S: Bagaimanakah anda melindungi kepungan daripada kakisan dalam pemasangan pantai?

J: Penutup yang ditujukan untuk persekitaran marin atau{0}}tinggi kemasinan dibuat daripada keluli tahan karat SS304 atau SS316, atau dirawat dengan primer epoksi-zink yang kaya di bawah lapisan atas poliester.

S: Apakah format lukisan yang diterima untuk pesanan panel tersuai?

J: Kejuruteraan menerima fail projek DWG, DXF, skema PDF dan Eplan P8. Pasukan teknikal menyemak penyerahan dan mengembalikan lukisan fabrikasi yang disahkan dalam masa 2 hari perniagaan.

S: Apakah kuantiti pesanan minimum (MOQ) untuk dimensi kepungan tersuai?

J: MOQ untuk dimensi struktur tersuai atau kemasan warna bukan{0}}standard ialah 5 unit bagi setiap spesifikasi. Konfigurasi katalog standard tidak mempunyai MOQ yang ketat.
